Luci da stadio serie TITAN

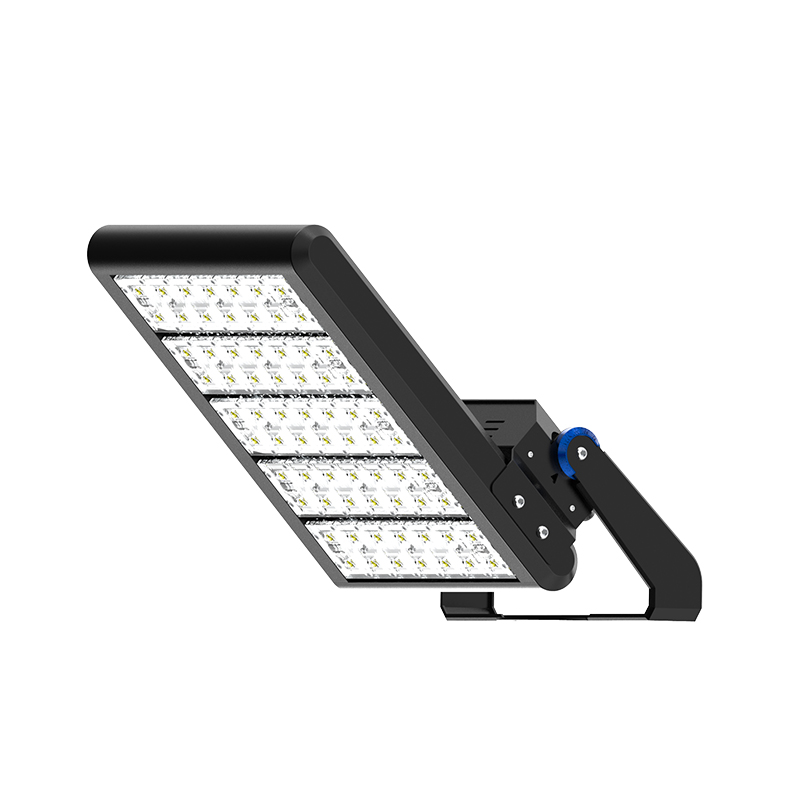

Immagine in primo piano delle luci dello stadio della serie TITAN

Breve descrizione:

Opzionale: 14 LED 3535/ 18 LED 3535/ 64 LED 3030

♦ 30W-600W per opzione

♦ 120-277 V CA

♦ UL, certificato DLC

♦ Fino a 135 Im/W

♦ Ampio design in alluminio, dissipazione del calore rapida e uniforme

♦ Design del modulo: facile per la manutenzione

♦ Lumileds o chip LED Osram

♦ Driver originale Meanwell HLG

♦ Dimmerazione 0-10V/regolazione DALI/regolazione PMW/regolazione temporizzata opzionale

♦ Sensore di movimento/fotosensore/sensore a infrarossi disponibile

♦ Sistema PLC / ZigBee disponibile

Inviaci un'e-mail

Dettagli del prodotto

Tag del prodotto

Parametri tecnici

Modello numero:	MS-TL054060	MS-TL039120	MS-TL040180	MS-7L041240	MS-TL042300	MS-TL043360
Tensione di ingresso	100-240 V CA
Hz	47-63Hz
Fattore di potenza	>0,95
Efficienza	>90%
Tipo LED	LUMILE/CREE
Potenza del sistema	60W	120W	180W	240W	300W	360W
Efficienza luminosa	105 Im/W, 1 25 Im/W, 135 Im/W
CCT	3000K/4000K/5000K/5700K/6500K
CRI	70/80
Tipo di distribuzione della luce	60° / TIPO V
Temperatura ambiente	-40°C~+40°C
Umidità di lavoro	20-95% di umidità relativa
IP	IP65
Materiale	alluminio ad alta purezza + PC + acciaio inossidabile
Radiatore	Dissipatore di calore in alluminio puro
Durata	>50000H
Dimensioni del prodotto (mm)	141345211	218345211	295345211	372345211	449345211	525345211
Peso (kg)	3.8	5.1	6.4	7.1	8.6	10.1

Dimensione del prodotto

(Standard) Opzionale: driver LED Meanwell o Sonsen

Energia	seminare	100W	120W	150W	180W	200W	240W	300W	360W
Fonte di luce	TX	TX	TX	TX	TX	TX	TX	TX	TX
QUANTITÀ LED	36	36	36	54	54	72	72	90	108
Angolo del fascio luminoso	Tipo2	Tipo2	Tipo2	Tipo2	Tipo2	Tipo2	Tipo2	Tipo2	Tipo2
	Tipo4	Tipo4	Tipo4	Tipo4	Tipo4	Tipo4	Tipo4	Tipo4	Tipo4
	Tipo5	Tipo5	Tipo5	Tipo5	Tipo5	Tipo5	Tipo5	Tipo5	Tipo5
Obiettivo opzionale	18 pollici	18 pollici	18 pollici	18 pollici	18 pollici	18 pollici	18 pollici	18 pollici	18 pollici
	LED	LED	LED	LED	LED	LED	LED	LED	LED
	per modulo	per modulo	per modulo	per modulo	per modulo	per modulo	per modulo	per modulo	per modulo
Efficienza luminosa	113lm/W	108 Im/W	103 Im/W	108 Im/W	103 Im/W	108 Im/W	103 Im/W	108 Im/W	103 Im/W

(Standard) Opzionale: Meanwell Led Driver

Energia	30W	60W	90W	120W	150W	180W	210W
Fonte di luce	TX	TX	TX	TX	TX	TX	TX
QUANTITÀ LED	14	28	42	56	70	84	98
Angolo del fascio luminoso	Tipo2	Tipo2	Tipo2	Tipo2	Tipo2	Tipo2	Tipo2
Obiettivo opzionale	14 pz LED per modulo	14 pz LED per modulo	14 pz LED per modulo	14 pz LED per modulo	14 pz LED per modulo	14 pz LED per modulo	14 pz LED per modulo
Lume Efficienza	112 Im/W	112 Im/W	112 Im/W	112 Im/W	112 Im/W	112 Im/W	112 Im/W

(Versione ad alta efficienza) Opzionale: driver LED Meanwell o Sonsen

Energia	80W	100w	120W	150W	180W	200W	240W	300W	360W
Fonte di luce	3030	3030	3030	3030	3030	3030	3030	3030	3030
QUANTITÀ LED	64	128	128	192	192	256	256	320	384
Angolo del fascio luminoso	60°	60°	60°	60°	60°	60°	60°	60°	60°
Lume Efficienza	126 Im/W	123 Im/W	120 Im/W	123 Im/W	120 Im/W	123 Im/W	120 Im/W	120 Im/W	120 Im/W

Un driver principale per 30-300W

Due led driver per 300-600W

Curva di distribuzione della luce

TIPO ll 3535 Sorgente luminosa

TIPO V 3535 Sorgente luminosa

TIPO IV 3535 Sorgente luminosa

Sorgente luminosa 60° 3030

Installazione

Precauzioni!

1. Si prega di leggere attentamente l'introduzione per evitare incidenti e danni.Può essere riparato e cancellato solo dopo aver interrotto l'alimentazione.
2. Deve essere installato da un elettricista qualificato.Il modo di connessione deve essere adatto allo standard elettrico IEE o allo standard nazionale.
3. Si prega di utilizzare un panno morbido per pulirlo regolarmente (ogni anno) per mantenere la luminosità.
4. Il suo apparecchio è adatto solo per uso interno.E non adatto per l'ambiente corrosivo e l'area soggetta a uragani e venti estremi.
5. È imballato dal cartone, non può essere sottoposto a forte impatto, sole e pioggia, inversione, caduta, rotolamento e grande stress durante la spedizione.
6. Dovrebbe essere immagazzinato in un ambiente ombreggiato, asciutto e chiaro e la temperatura immagazzinata è compresa tra -20°C e 50°C.

Confezione

Modello numero.	Scatola singola	NO(g)	GW/ctn(chilogrammo)	Misura(mm)
MS-TL054060	1	3.8	4.6	410180280
MS-TL039120	1	5.1	5.8	410283280
MS-TL040180	1	6.4	7.3	410361280
MS-TL041240	1	7.1	8.1	410438280
MS-TL042300	1	8.6	9.3	410516280
MS-TL043360	1	10.1	11.4	410594280

Questioni che richiedono attenzione:

♦ Si prega di leggere attentamente il manuale di istruzioni prima di installare gli apparecchi di illuminazione.
♦ I lavori di smontaggio e installazione non sono consentiti dai non professionisti.
♦ Verificare la tensione locale in conformità con i requisiti del prodotto prima di utilizzare i prodotti.
♦ Prima di collegare l'alimentazione, assicurarsi che l'interruttore sia spento per evitare scosse elettriche.
♦ Quando si utilizza, non inserire l'articolo in alcun involucro in quanto potrebbe influire sulla dissipazione del calore durante il lavoro.
♦ L'uso improprio o le modifiche apportate all'apparecchio annullano la garanzia.
♦ Spegnere l'alimentazione e lasciarla raffreddare completamente durante la pulizia degli apparecchi a led.
♦ Controllare attentamente il prodotto prima dell'installazione, in caso di danni, conservarlo nello stesso e buon imballaggio e avvisarci tempestivamente.
