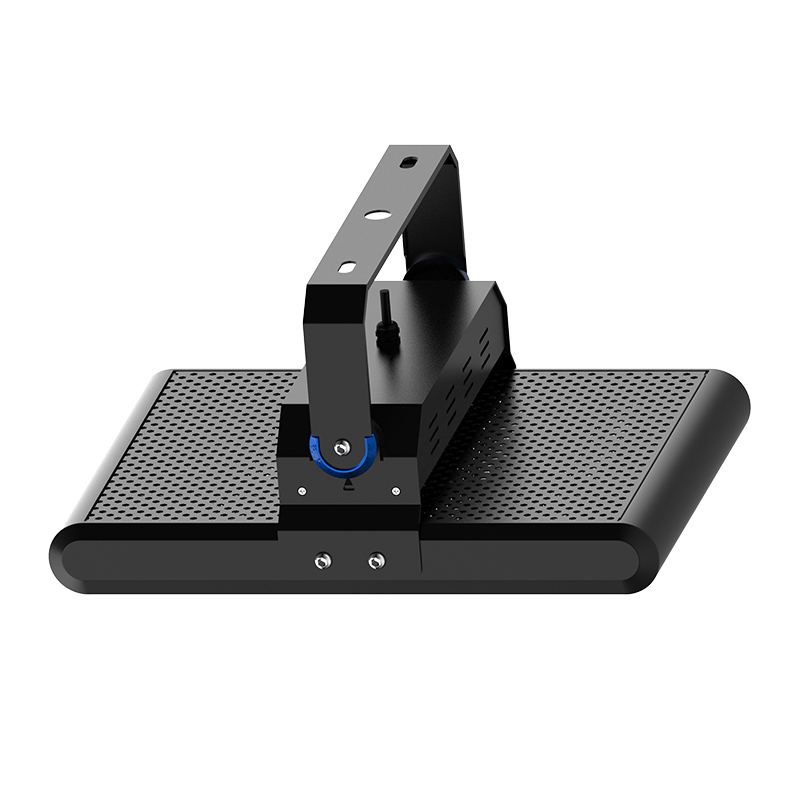

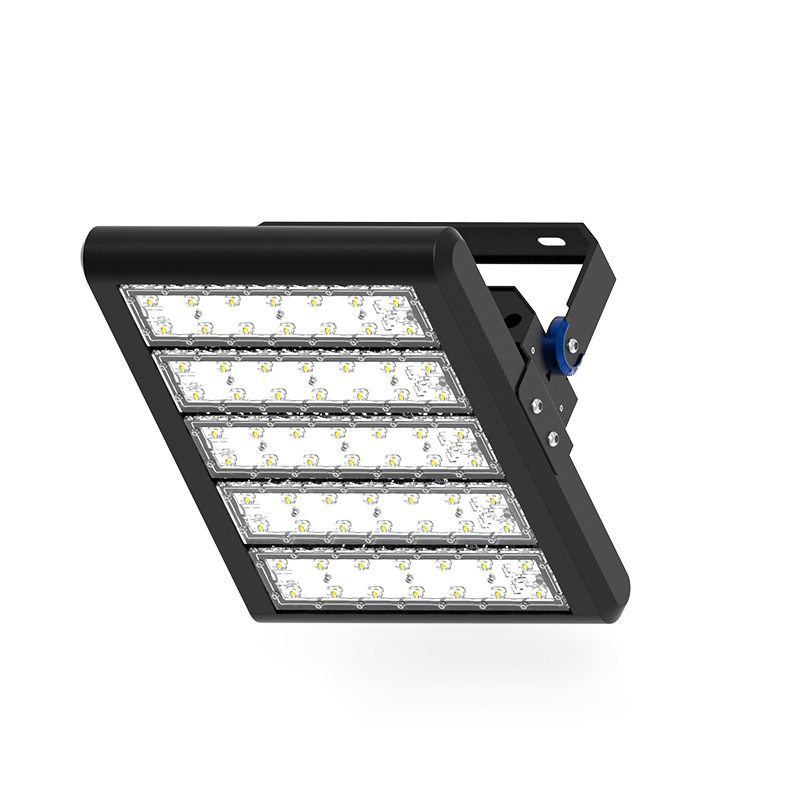

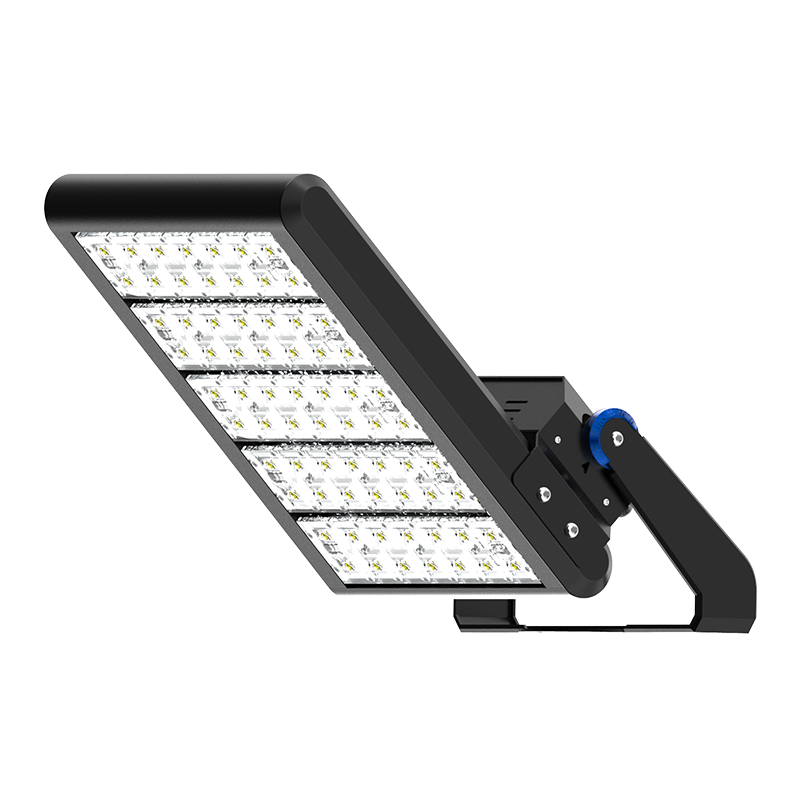

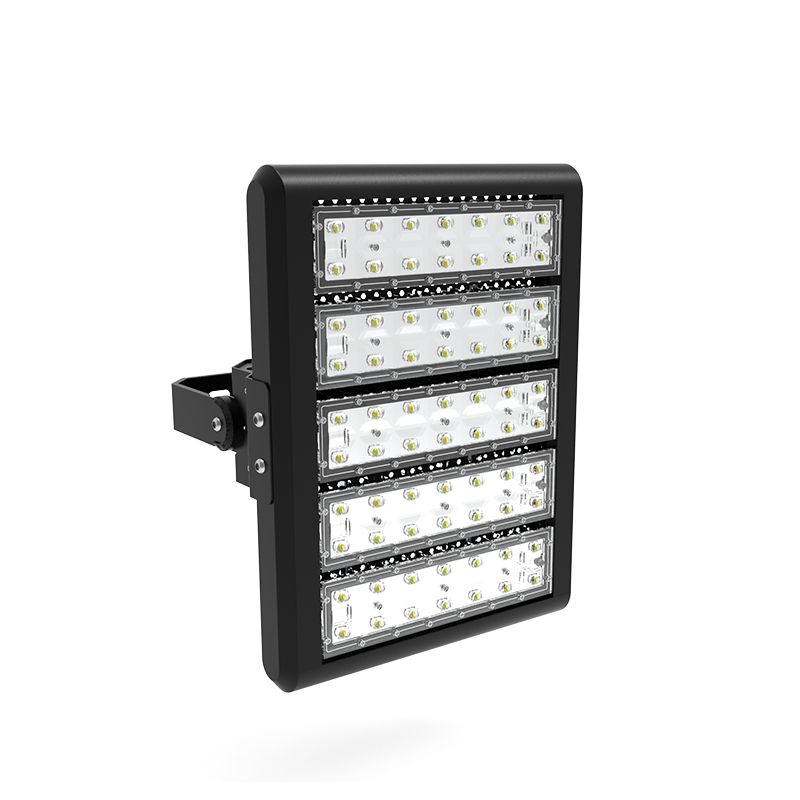

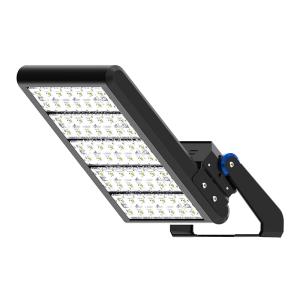

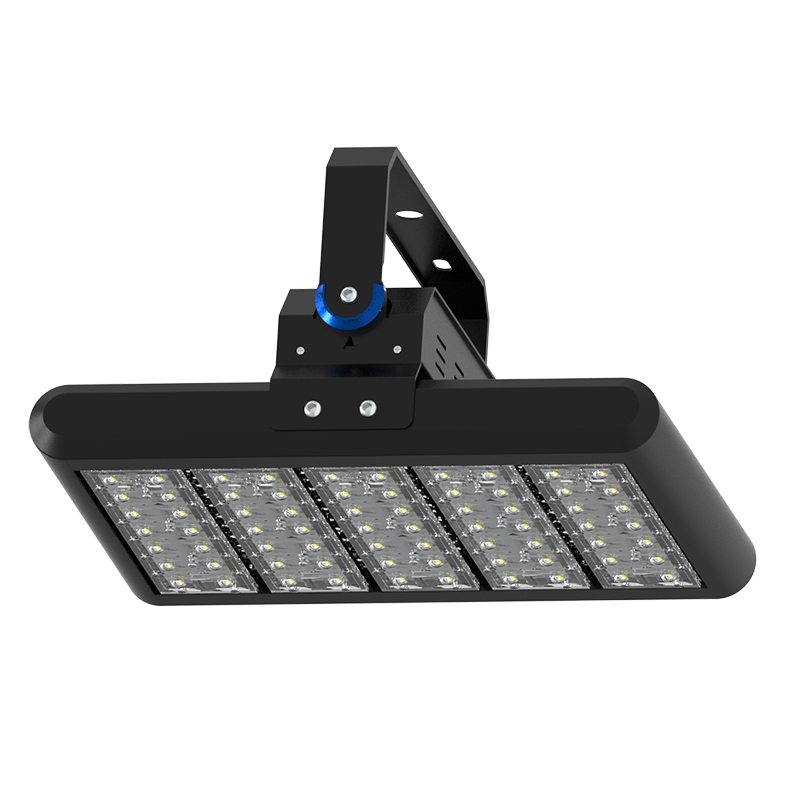

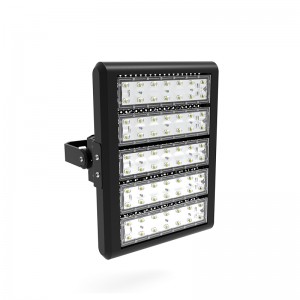

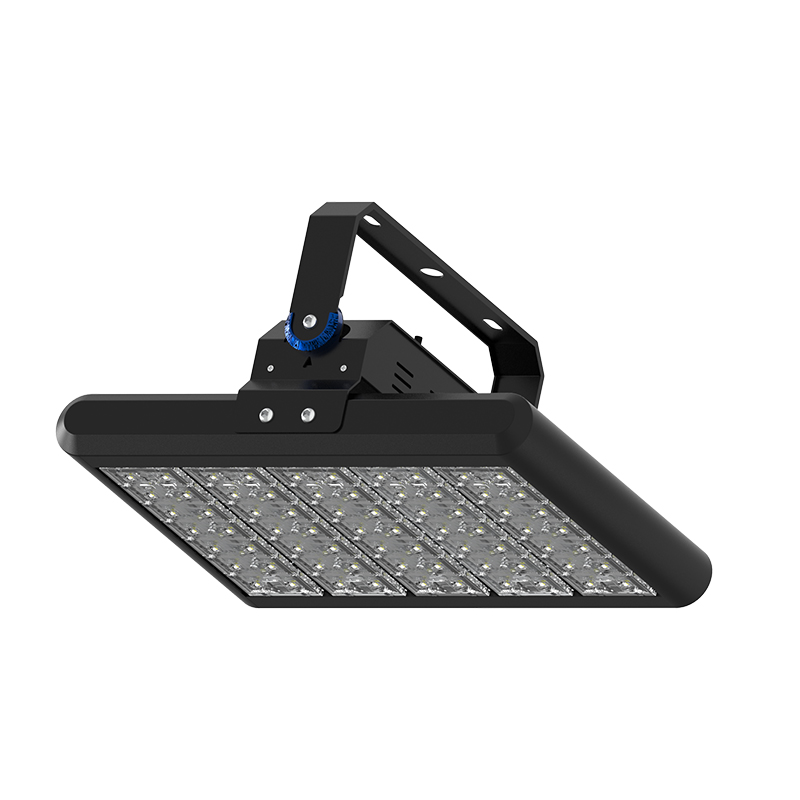

LED-Flutlicht der TITAN-Serie, 60–360 W
Modell Nr. | MS-TL054060 | MS-TL039120 | MS-TL040180 | MS-7L041240 | MS-TL042300 | MS-TL043360 |
Eingangsspannung | 100-240VAC | |||||
Hz | 47–63 Hz | |||||
Leistungsfaktor | >0,95 | |||||
Effizienz | >90 % | |||||
LED-Typ | LUMILEDS/CREE | |||||
Systemleistung | 60W | 120W | 180W | 240W | 300W | 360W |
Lichteffizienz | 105 Im/W, 1 25 Im/W, 135 Im/W | |||||
CCT | 3000K/4000K/5000K/5700K/6500K | |||||
CRI | 70/80 | |||||
Art der Lichtverteilung | 60° / TYP V | |||||
Umgebungstemperatur | -40 °C bis +40 °C | |||||
Arbeitsfeuchtigkeit | 20–95 % relative Luftfeuchtigkeit | |||||
IP | IP65 | |||||
Material | hochreines Aluminium + PC + Edelstahl | |||||
Kühlkörper | Kühlkörper aus reinem Aluminium | |||||
Lebensdauer | >50000H | |||||
Produktgröße (mm) | 141*345*211 | 218*345*211 | 295*345*211 | 372*345*211 | 449*345*211 | 525*345*211 |
Gewicht (kg) | 3.8 | 5.1 | 6.4 | 7.1 | 8.6 | 10.1 |
![4.Produktdimension](https://www.diluxled.com/uploads/4.Product-Dimension.png)
Leistung | Sau | 100W | 120W | 150W | 180W | 200W | 240W | 300W | 360W |
Lichtquelle | TX | TX | TX | TX | TX | TX | TX | TX | TX |
LED-ANZEIGE | 36 | 36 | 36 | 54 | 54 | 72 | 72 | 90 | 108 |
Abstrahlwinkel | Typ 2 | Typ 2 | Typ 2 | Typ 2 | Typ 2 | Typ 2 | Typ 2 | Typ 2 | Typ 2 |
Typ4 | Typ4 | Typ4 | Typ4 | Typ4 | Typ4 | Typ4 | Typ4 | Typ4 | |
Typ5 | Typ5 | Typ5 | Typ5 | Typ5 | Typ5 | Typ5 | Typ5 | Typ5 | |
Optionales Objektiv | 18 Stk | 18 Stk | 18 Stk | 18 Stk | 18 Stk | 18 Stk | 18 Stk | 18 Stk | 18 Stk |
LEDS | LEDS | LEDS | LEDS | LEDS | LEDS | LEDS | LEDS | LEDS | |
pro Modul | pro Modul | pro Modul | pro Modul | pro Modul | pro Modul | pro Modul | pro Modul | pro Modul | |
Lumeneffizienz | 113lm/W | 108 Im/W | 103 Im/W | 108 Im/W | 103 Im/W | 108 Im/W | 103 Im/W | 108 Im/W | 103 Im/W |
Leistung | 30W | 60W | 90W | 120W | 150W | 180W | 210W |
Lichtquelle | TX | TX | TX | TX | TX | TX | TX |
LED-ANZEIGE | 14 | 28 | 42 | 56 | 70 | 84 | 98 |
Abstrahlwinkel | Typ 2 | Typ 2 | Typ 2 | Typ 2 | Typ 2 | Typ 2 | Typ 2 |
Optionales Objektiv | 14 Stück LEDS pro Modul | 14 Stück LEDS pro Modul | 14 Stück LEDS pro Modul | 14 Stück LEDS pro Modul | 14 Stück LEDS pro Modul | 14 Stück LEDS pro Modul | 14 Stück LEDS pro Modul |
Lumen Effizienz | 112 Im/W | 112 Im/W | 112 Im/W | 112 Im/W | 112 Im/W | 112 Im/W | 112 Im/W |
Leistung | 80W | 100 W | 120W | 150W | 180W | 200W | 240W | 300W | 360W |
Lichtquelle | 3030 | 3030 | 3030 | 3030 | 3030 | 3030 | 3030 | 3030 | 3030 |
LED-ANZEIGE | 64 | 128 | 128 | 192 | 192 | 256 | 256 | 320 | 384 |
Abstrahlwinkel | 60° | 60° | 60° | 60° | 60° | 60° | 60° | 60° | 60° |
Lumen Effizienz | 126 Im/W | 123 Im/W | 120 Im/W | 123 Im/W | 120 Im/W | 123 Im/W | 120 Im/W | 120 Im/W | 120 Im/W |
Ein LED-Treiber für 30–300 W
![Zwei LED-Treiber für 300–600 W (4)](https://www.diluxled.com/uploads/Two-led-drivers-for-300-600W-4.png)
![Zwei LED-Treiber für 300–600 W (3)](https://www.diluxled.com/uploads/Two-led-drivers-for-300-600W-3.png)
Zwei LED-Treiber für 300–600 W
![Zwei LED-Treiber für 300–600 W (1)](https://www.diluxled.com/uploads/Two-led-drivers-for-300-600W-1.png)
![Zwei LED-Treiber für 300–600 W (2)](https://www.diluxled.com/uploads/Two-led-drivers-for-300-600W-2.png)
![Lichtverteilungskurve (1)](https://www.diluxled.com/uploads/Light-Distribution-Curve-1.png)
TYP II 3535 Lichtquelle
![Lichtverteilungskurve (2)](https://www.diluxled.com/uploads/Light-Distribution-Curve-2.png)
Lichtquelle TYP V 3535
![Lichtverteilungskurve (3)](https://www.diluxled.com/uploads/Light-Distribution-Curve-3.png)
Lichtquelle TYP IV 3535
![Lichtverteilungskurve (4)](https://www.diluxled.com/uploads/Light-Distribution-Curve-4.png)
60° 3030 Lichtquelle
![Installation](https://www.diluxled.com/uploads/Installation.png)
![Installation (4)](https://www.diluxled.com/uploads/Installation-4.png)
Vorsichtsmaßnahmen!
1. Bitte lesen Sie die Einleitung sorgfältig durch, um Unfälle und Schäden zu vermeiden.Kann einfach nach dem Abschalten der Stromversorgung repariert und gelöscht werden.
2. Muss von einem qualifizierten Elektriker installiert werden.Der Anschlussweg muss dem IEE-Elektrostandard oder dem nationalen Standard entsprechen.
3. Bitte reinigen Sie es regelmäßig (jährlich) mit einem weichen Tuch, um die Helligkeit aufrechtzuerhalten.
4. Seine Leuchte ist nur für den Innenbereich geeignet.Und nicht geeignet für korrosive Umgebungen und Gebiete, die anfällig für Hurrikane und extreme Winde sind.
5. Es ist im Karton verpackt und kann starken Stößen, Sonne und Regen, Umdrehen, Fallenlassen, Rollen und großer Belastung während des Versands nicht ausgesetzt werden.
6. Es sollte in einer schattigen, trockenen und klaren Umgebung gelagert werden und die Lagertemperatur beträgt -20 °C bis 50 °C.
![Verpackung](https://www.diluxled.com/uploads/Packaging.png)
Modell Nr. | Einzelbox | NW(g) | GW/ctn(kg) | Maße (mm) |
MS-TL054060 | 1 | 3.8 | 4.6 | 410*180*280 |
MS-TL039120 | 1 | 5.1 | 5.8 | 410*283*280 |
MS-TL040180 | 1 | 6.4 | 7.3 | 410*361*280 |
MS-TL041240 | 1 | 7.1 | 8.1 | 410*438*280 |
MS-TL042300 | 1 | 8.6 | 9.3 | 410*516*280 |
MS-TL043360 | 1 | 10.1 | 11.4 | 410*594*280 |
♦ Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Beleuchtungskörper installieren.
♦ Die Demontage- und Installationsarbeiten sind durch Laien nicht gestattet.
♦ Bitte überprüfen Sie die örtliche Spannung gemäß den Produktanforderungen, bevor Sie die Produkte verwenden.
♦ Bevor Sie das Gerät an die Stromversorgung anschließen, stellen Sie bitte sicher, dass der Schalter ausgeschaltet ist, um einen Stromschlag zu vermeiden.
♦ Stellen Sie das Gerät bei der Verwendung nicht in ein Gehäuse, da dies die Wärmeableitung beim Arbeiten beeinträchtigen kann.
♦ Missbrauch oder Veränderungen an der Vorrichtung führen zum Erlöschen der Garantie.
♦ Schalten Sie den Strom aus und lassen Sie ihn vollständig abkühlen, wenn Sie die LED-Leuchten reinigen.
♦ Bitte überprüfen Sie das Produkt vor der Installation sorgfältig. Sollten Schäden vorhanden sein, bewahren Sie es bitte in der gleichen und guten Verpackung auf und benachrichtigen Sie uns rechtzeitig.
